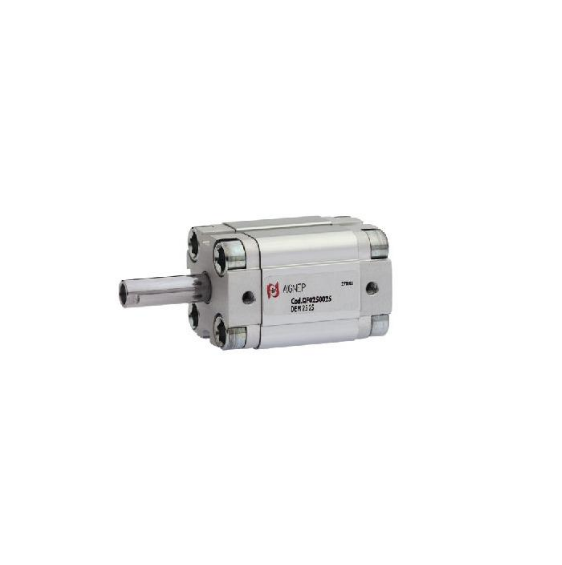

QD – еднодействащ цилиндър с магнит и избутваща пружина /12-25/

QD – еднодействащ цилиндър с магнит и избутваща пружина /12-25/

Loading...
QD – еднодействащ цилиндър с магнит и избутваща пружина /12-25/

  • Налягане: 1 – 10 bar.
  • Температура: 0 °C до +80 °C
Категории: , ,
Loading...

Описание

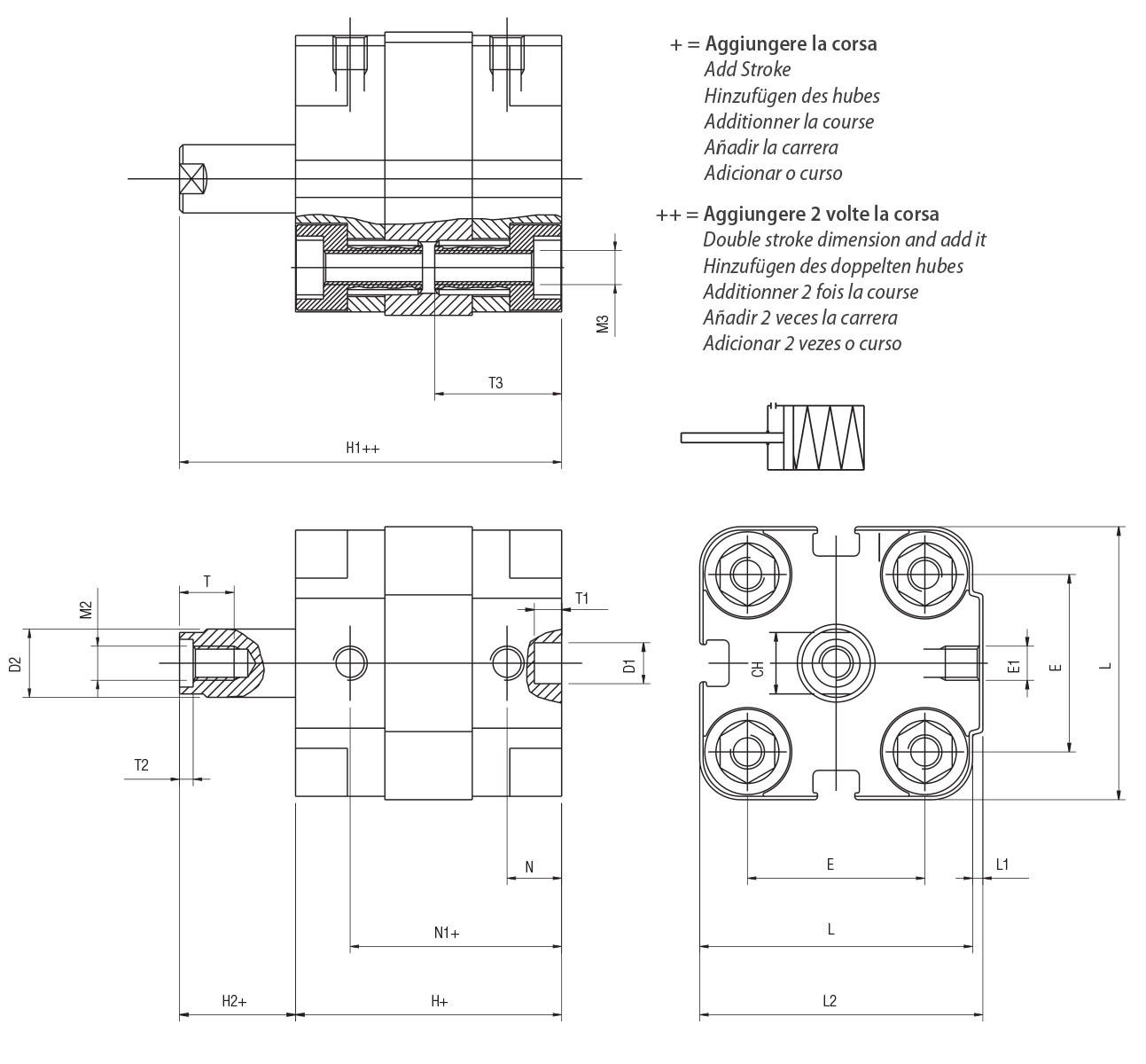

Ø KK A T T1 T2 D1 L E1 M3 T3 M2
12 M6 16 6 4 1.5 6 29 M5 M4 16 M3
16 M8 20 8 4 2 6 29 M5 M4 16 M4
20 M10x1.25 22 8 4 2 6 36 M5 M5 18.5 M5
25 M10x1.25 22 8 4 2 8 40 M5 M5 18.5 M5

Ø H H2 D2 N N1 L2 E L1 H1 CH
12 35 7.5 6 6.5 28.5 30 18 1 42.5 5
16 35 8.5 8 6.5 28.5 30 18 1 43.5 7
20 39 7 10 8 31 37.5 22 1.5 46 9
25 39 7 10 8 31 41.5 26 1.5 46 9

Код за поръчка: Ø Ход на бутален прът: Наличност:
QD12x5 12 5
QD12x10 12 10
QD16x05 16 5
QD16x10 16 10
QD16x15 16 15
QD16x20 16 20
QD16x25 16 25
QD20x05 20 5
QD20x10 20 10
QD20x15 20 15
QD20x20 20 20
QD20x25 20 25
QD25x05 25 5
QD25x10 25 10
QD25x15 25 15
QD25x20 25 20
QD25x25 25 25
