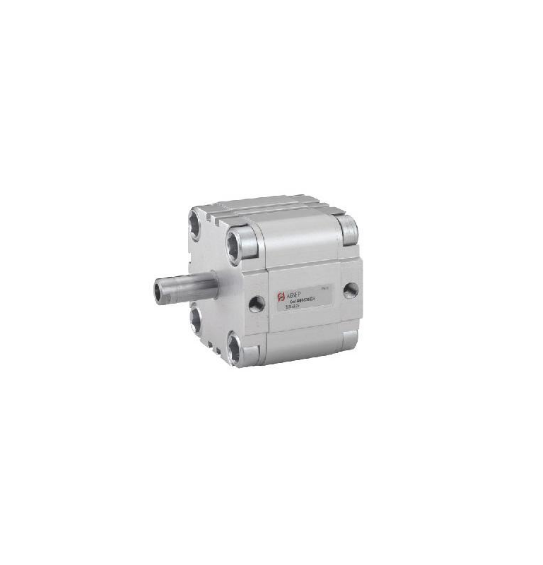

QD – еднодействащ цилиндър с магнит и избутваща пружина /32-100/

QD – еднодействащ цилиндър с магнит и избутваща пружина /32-100/

Loading...

  • Налягане: 1 – 10 bar.
  • Температура: 0 °C до +80 °C
Категории: , ,
Loading...

Описание

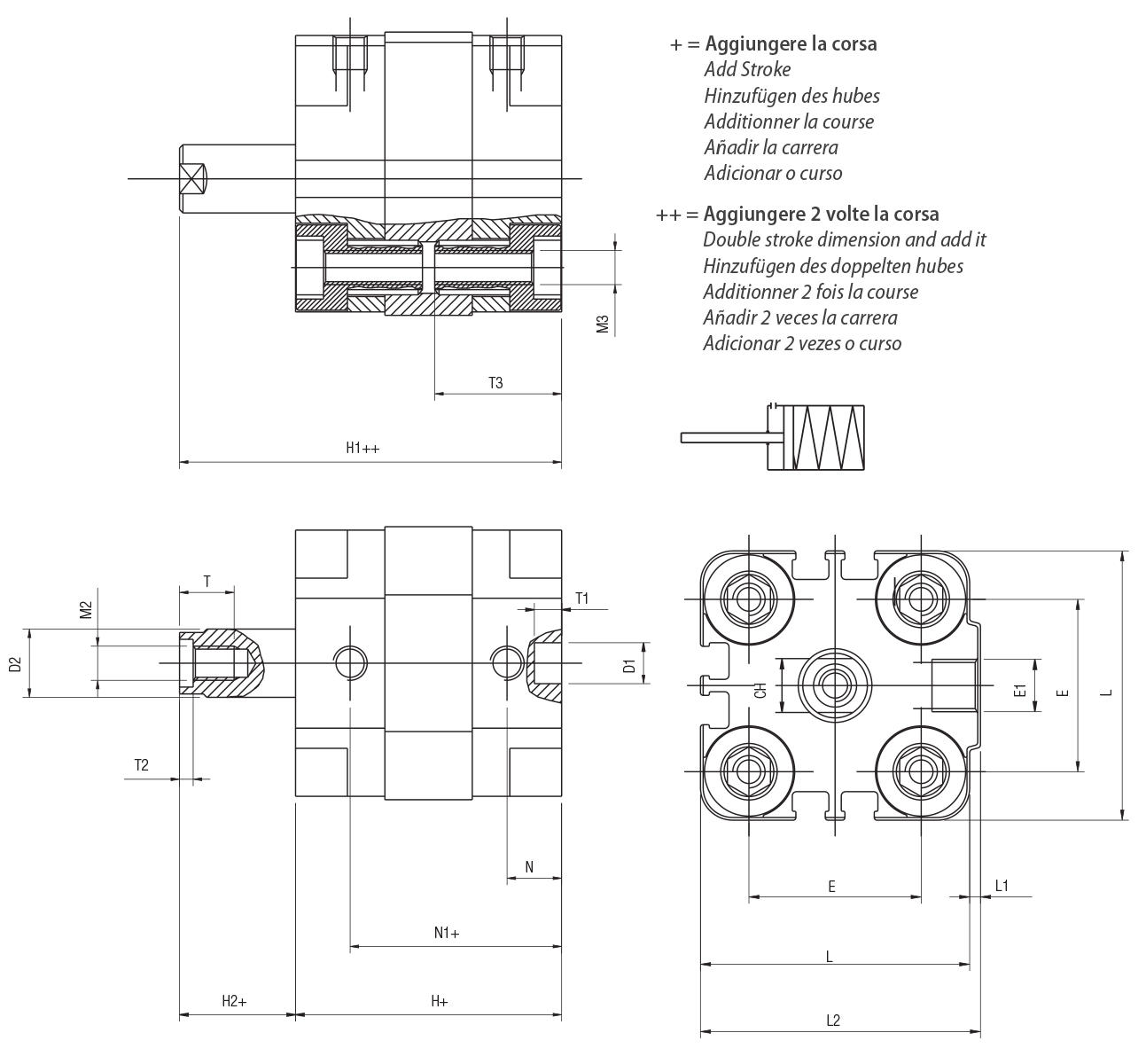

Ø KK A T T1 T2 D1 L E1 M3 T3 M2
32 M10x1.25 22 10 4 2.8 6 50 G1/8 M6 21.5 M6
40 M10x1.25 22 10 4 2.8 6 60 G1/8 M6 21.5 M6
50 M12x1.25 24 12 4 3.5 6 68 G1/8 M8 23.5 M8
63 M12x1.25 24 12 4 3.5 8 87 G1/8 M10 28.5 M8
80 M16x1.5 32 16 4 4.5 8 107 G1/8 M10 28.5 M10
100 M20x1.5 40 20 4 6 8 128 G1/4 M10 28.5 M12

Ø H H2 D2 N N1 L2 E L1 H1 CH
32 42 7 12 6.5 35.5 52 32 2 49 10
40 45.5 8.5 12 7.5 38 62.5 42 2.5 54 10
50 45.5 10 16 7.5 38 71 50 3 55.5 13
63 51 10.5 16 7.5 43.5 91 62 4 61.5 13
80 62 12 20 9.5 52.5 111 82 4 75 17
100 68 15.5 25 10.5 57.5 133 103 5 83.5 22

Код за поръчка: Ø Ход на бутален прът: Наличност:
QD32x05 32 5
QD32x10 32 10
QD32x15 32 15
QD32x20 32 20
QD32x25 32 25
QD40x05 40 5
QD40x10 40 10
QD40x15 40 15
QD40x20 40 20
QD40x25 40 25
QD50x05 50 5
QD50x10 50 10
QD50x15 50 15
QD50x20 50 20
QD50x25 50 25
QD63x05 63 5
QD63x10 63 10
QD63x15 63 15
QD63x20 63 20
QD63x25 63 25
QD80x05 80 5
QD80x10 80 10
QD80x15 80 15
QD80x20 80 20
QD80x25 80 25
QD100x05 100 5
QD100x10 100 10
QD100x15 100 15
QD100x20 100 20
QD100x25 100 25
