QFA – дв.действащ цилиндър къс ход антиротационен с магнит – Compact /32-100/

QFA – дв.действащ цилиндър къс ход антиротационен с магнит – Compact /32-100/

Loading...

  • Налягане: 1 – 10 bar.
  • Температура: 0 °C до +80 °C
Категории: , ,
Loading...

Описание

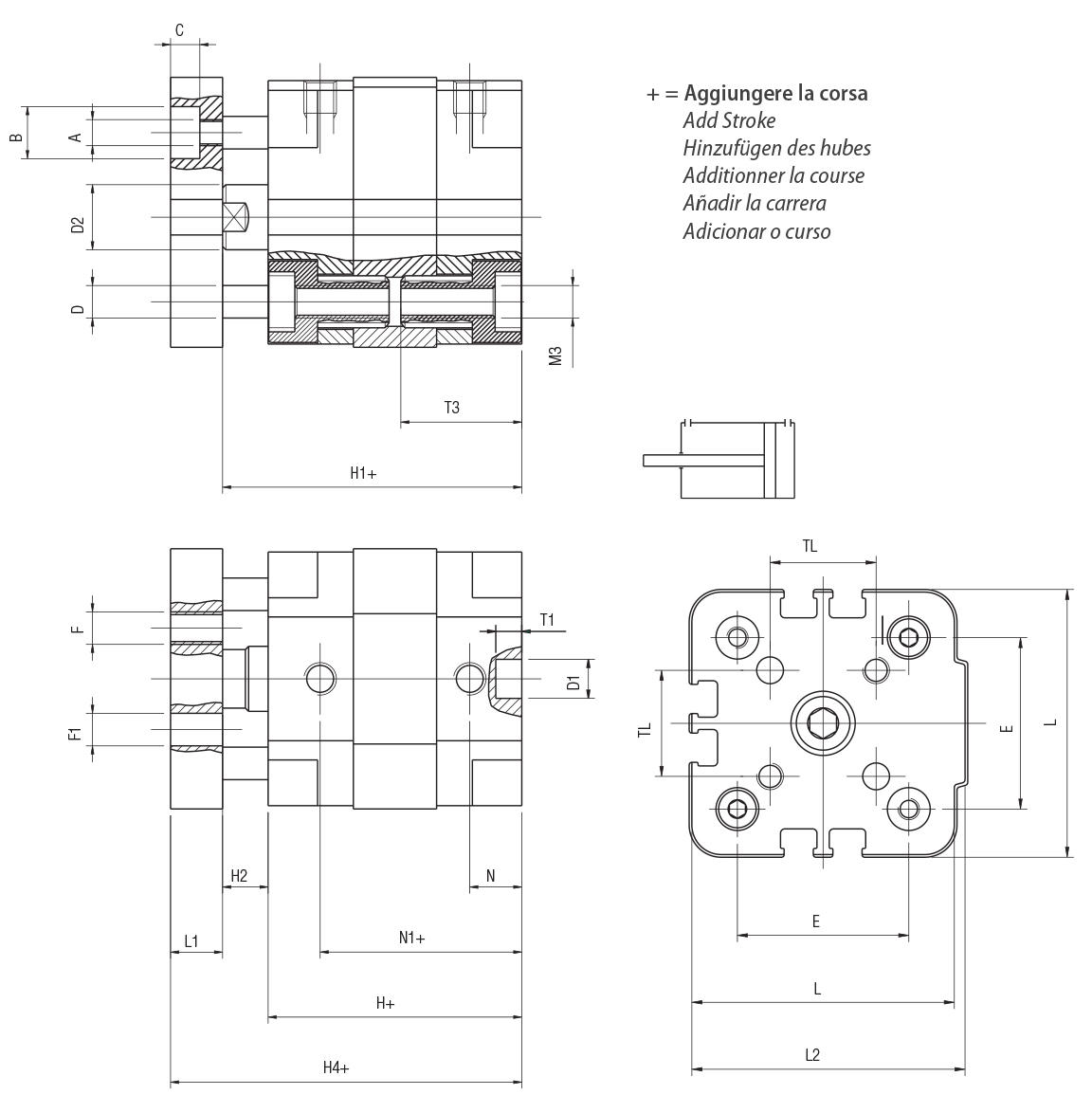

Ø A B C D D1 D2 E F F1 H H1
32 M4 8 5.5 6 6 12 32 M5 5 42 49
40 M4 8 5.5 6 6 12 42 M5 5 45.5 54
50 M6 11 7 8 6 16 50 M6 6 45.5 55.5
63 M6 11 7 8 8 16 62 M6 6 51 61.5
80 M8 14 9 12 8 20 82 M8 8 62 75
100 M8 14 9 12 8 25 103 M10 10 68 83.5

Ø H2 H4 L L1 L2 M3 N N1 T1 T3 TL
32 7 59 50 10 52 M6 6.5 35.5 4 21.5 19.8
40 8.7 64 60 10 62.5 M6 7.5 38 4 21.5 23.3
50 10.2 67.5 68 12 71 M8 7.5 38 4 23.5 29.7
63 10.5 73.5 87 12 91 M10 7.5 43.5 4 28.5 35.4
80 12 89 107 14 111 M10 9.5 52.5 4 28.5 46
100 15.5 97.5 128 14 133 M10 10.5 57.5 4 28.5 56.6

Код за поръчка: Ø Ход на бутален прът: Наличност:
QFA32x05 32 5
QFA32x10 32 10
QFA32x15 32 15 ✓
QFA32x20 32 20
QFA32x25 32 25
QFA32x30 32 30 ✓
QFA32x40 32 40
QFA32x50 32 50
QFA32x60 32 60
QFA32x80 32 80 ✓
QFA40x05 40 5
QFA40x10 40 10
QFA40x15 40 15
QFA40x20 40 20
QFA40x25 40 25
QFA40x30 40 30 ✓
QFA40x40 40 40
QFA40x50 40 50 ✓
QFA40x60 40 60
QFA40x80 40 80
QFA50x05 50 5 ✓
QFA50x10 50 10
QFA50x15 50 15
QFA50x20 50 20
QFA50x25 50 25
QFA50x30 50 30
QFA50x40 50 40
QFA50x50 50 50 ✓
QFA50x60 50 60
QFA50x80 50 80
QFA63x05 63 5
QFA63x10 63 10
QFA63x15 63 15
QFA63x20 63 20
QFA63x25 63 25
QFA63x30 63 30
QFA63x40 63 40
QFA63x50 63 50
QFA63x60 63 60
QFA63x80 63 80
QFA80x05 80 5
QFA80x10 80 10
QFA80x15 80 15
QFA80x20 80 20
QFA80x25 80 25
QFA80x30 80 30 ✓
QFA80x40 80 40
QFA80x50 80 50
QFA80x60 80 60
QFA80x80 80 80
QFA100x05 100 5
QFA100x10 100 10
QFA100x15 100 15
QFA100x20 100 20
QFA100x25 100 25
QFA100x30 100 30
QFA100x40 100 40
QFA100x50 100 50
QFA100x60 100 60
QFA100x80 100 80
